本帖最后由辣条于 2025-9-12 11:21 编辑

哈喽~大家好我是老黄。近期有几位老G问我关于地图制作的问题。这里就给大家做一期教学。本教学只适合新手，高手自动略过。那么教学开始。

第一步：地图原图

首先我们要做一张属于自己的地图,或者去各大论坛下载已经制作好的地图图片，使用PS或者其他工具查看地图尺寸。这里我用PS打开方便修改。


第1点注意：长宽必须为128的倍数。否则封边会出问题。


第2点注意：图片深度必须为32位，否则无法识别

第一步结束到这我们的初步准备工作已经做好了。进入第二步

第二步：地图工具
打开地图制作工具,996GM群内可下载


选择Data 文件夹这里其实你可以随便选择一个文件夹。这里是存放切片素材的地方，你可以随便取名选择路径。但一定要记住位置这里很重要。

择模板文件夹，这里就有点要求。首先你创建一个大文件夹名字随便，然后里面必须要有几个小文件夹大家可以看一下我的按着我的去创建

第二步结束全部弄好后，工具正常打开。

第三步：地图切片与tut


将我们准备好的32为png 图片使用996转换工具转换为TGA格式。

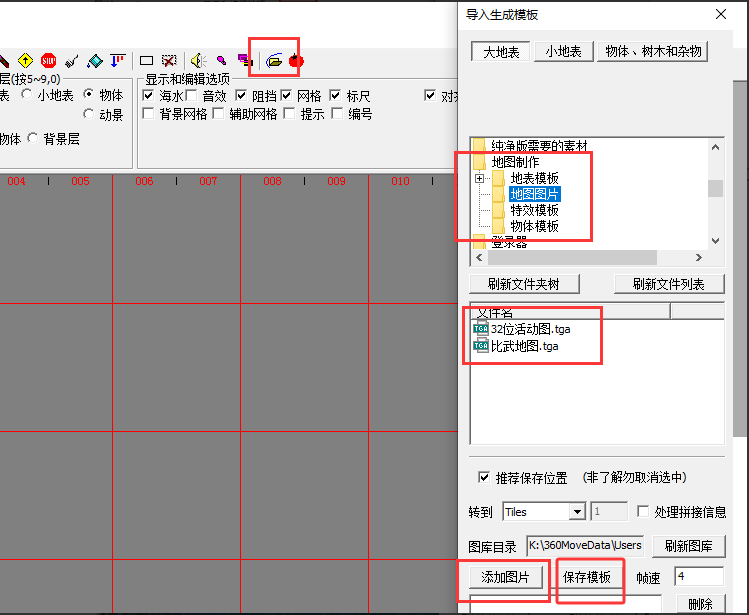

打开地图工具点击导入图片按钮(如上图所示)。右侧选择文件路径后点击选中要导入的图片点击“添加图片”


添加图片后地图会进入可视操作台，这时候我们选择素材要保存的tiles文件这里工具给了 Tiles——Tiles10 选择，可以根据自己的需求选择。
这里对新手解释一下Tiles是存放地图切片素材的文件。读取地图也就是读取这里的切片。切记不要和自己要用到的地图搞混淆。不要把自己要用的覆盖掉了。比如Tiles1里面有你需要的地图切片这里就不要选择Tiles1，否则Tiles1将会给你的新切片覆盖。

选择完毕后点击保存模板。工具将会开始自动切片如果地图较大这里需要耐心等待一下。

全部切片完成后你就获得了两个文件：Tiles切片素材还有个地图tu位文件

第三步结束这里建议关闭一下地图工具。然后重新打开开始第四步

第四步：封图

首先我们用工具或者右键记事本格式查看刚刚切片产生的tut文件。
这里我们只看第二行和第三行。
第1行代表地图大小 X 值，这里我们要乘以2，所以得到134
第2行代表地图大小 Y 值，这里我们要乘以4，所以得到176
（不要在tut文件内修改xy值，对应的是下面工具里地图宽度和高度）

好现在我们开始新建地图。

点击新建地图，输入我们刚刚算出的地图大小。点击确定

新建地图后右边会展示可用tut选项，这是我们点击一下我们要的图，(这里这里点一下千万不要双击)

点击一下后鼠标移动到操作界面你会发现地图跟着光标在移动，这个时候前后不要点鼠标！！

这一步很重要！右边滚轮和下面滚轮滑到地图顶端。然后把地图拖过去点击鼠标


地图对齐顶端之后我们可以开始制作障碍点了。

到这就很简单了，我们今天只需要用到两个标记工具，如上图所示。大胆的开始涂抹坐标即可。


涂抹过程我就不详细说了自己小心点满满图就可以，按ctrl+滚轮可以放大缩小操作台，涂抹完毕后点击保持地图、这里要注意一下地图名字不能小写不能中文。用大写英文或者数字。

第五步：导入游戏
首先将Tiles文件放到客户端data1或texture1以实际使用为准。

然后把刚刚获得的XXX.996server 地图文件放到引擎map文件。

然后再把 .XXXX996server 和 XXXX.996 2个文件一起放到客户端的map文件。

然后配置一张新地图编号吻合上。那么我们的地图就制作完成了。
